概述：

數顯智能三相功率表適用于電力電網、自動化系統中對有功功率、無功功率的電參數測量和顯示，通過面板設置倍率，直觀顯示系統一次側運行點參數，具有精度高、穩定性好、抗震動等優點，可直接替代原有指針式儀表。

外形尺寸：96×96/80×80/72×72

開孔尺寸：91×91/76×76/67×67         單位mm(毫米)

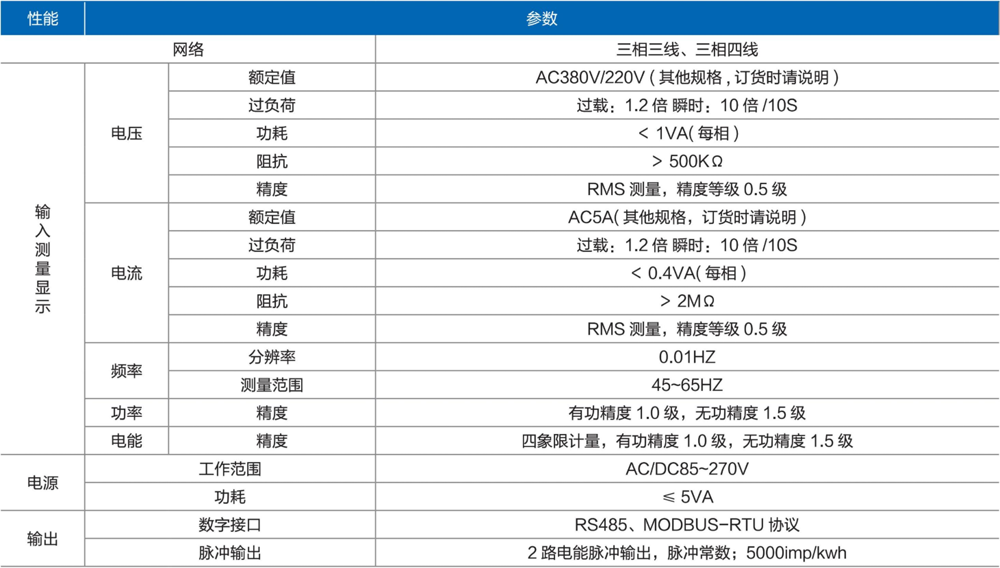

技術指標

功能及特點

■ 測量：三相有功功率、三相無功功率

■ 顯示：三排數碼管（LED) 液晶顯示(LCD)

■ 通訊：RS485 通訊，MODBUS-RTU 協議，具有組網通信功能

■ 輸入：2 路開關量輸入（2DI）

■ 輸出：2 路開關量輸出（2DO）、1 路模擬量輸出（1AO）

■ 擴展：AC5A 以上外配電流互感器、AC500V 以上外配電壓互感器

選型

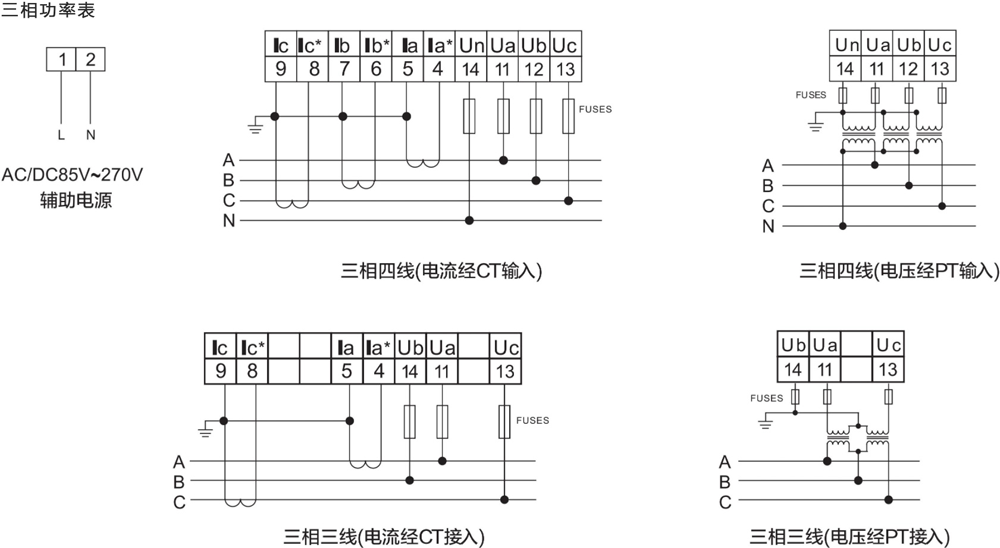

接線方式

附加功能

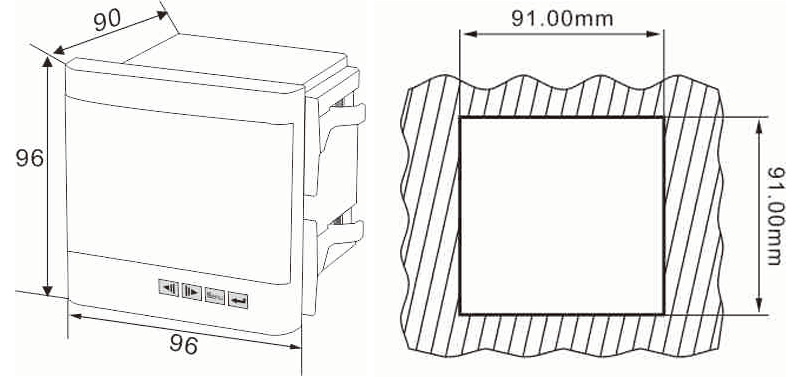

安裝尺寸
