概述

  ENT610電機保護器是一款綜合型的低壓電機保護裝置。具備工程應用中各種的電壓、電流保護功能、開關量輸入、2 路 RS485 通訊以及模擬量輸出等功能，從而為工業生產過程控制和實現配電自動化提供了最為經濟、有效、合理的手段。為用戶建立一個安全可靠、簡單快捷、功能強大的符合現場總線要求的電動機保護、測量控制、管理與通信的系統。

  產品符合電磁兼容標準IEC61000-42-3-4-5-6-8-11，4 級標準。660V 系統訂貨時需注明。

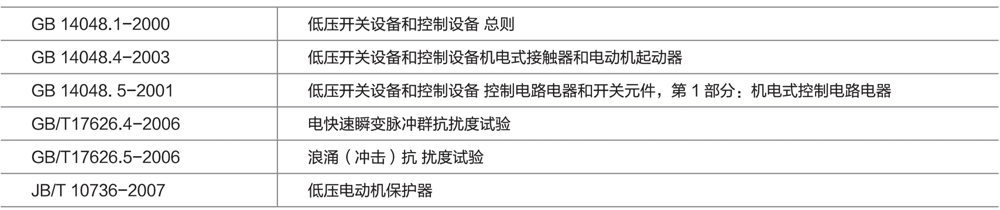

符合標準

特點

■ 三相電流測量功能

■ 零序或漏電電流測量功能

■ 三相電壓測量功能

■ 完備的電動機電壓，電流保護

■ 輔助電源 AC85V-450V/DC100V~550V 支持無零線電機應用場合供電

■ 支持就地 / 遠程通訊控制啟停，正反轉啟動，Y/ △啟動等多種啟動

■ LCD 顯示，保護控制參數現場設置

■ 簡便靈活的安裝 / 維護

■ 可與主流 PLC，DCS 聯網

■ 可接入 MODBUS 現場工業總線實現網絡通信

■ 按照繼電保護標準設計執照

■ 線路板三防處理，支持惡劣環境下使用

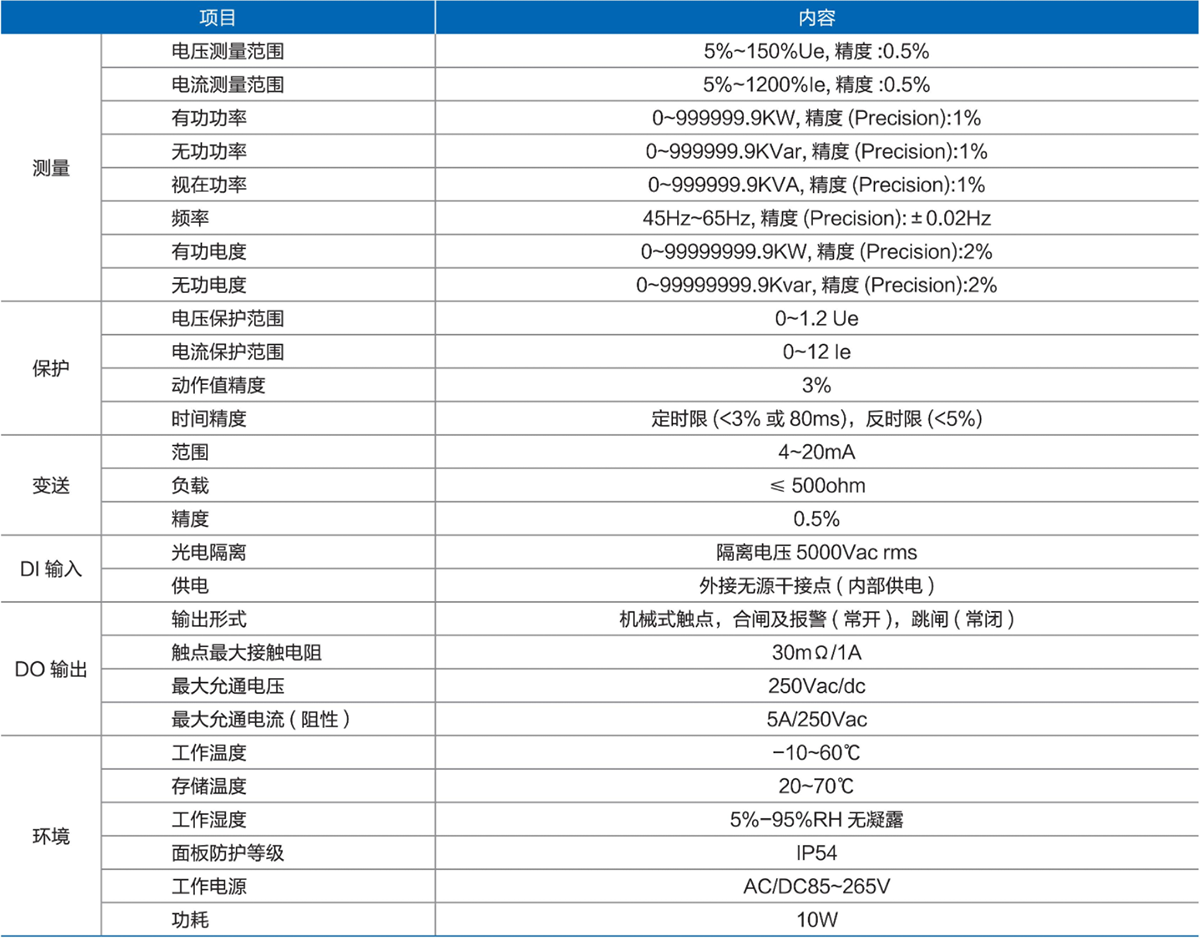

技術指標

功能及特點

■ 實時測量功能：Ua、Ub、Uc、Ia、Ib、IC、IO、P、Q、S、COSF、Freq、Ep、Eq

■ 開關量輸入 :10 路開關量輸入

■ 開關量輸出 :6 路開關量輸出

■ LED 指示 :6 路 LED 燈指示電機運行，故障及通訊

■ Ao 變送 :2 路 4~20mA 輸出，負載≤ 500ohm

■ 通訊 :2 路 RS485，支持標準 Modbus-RTU

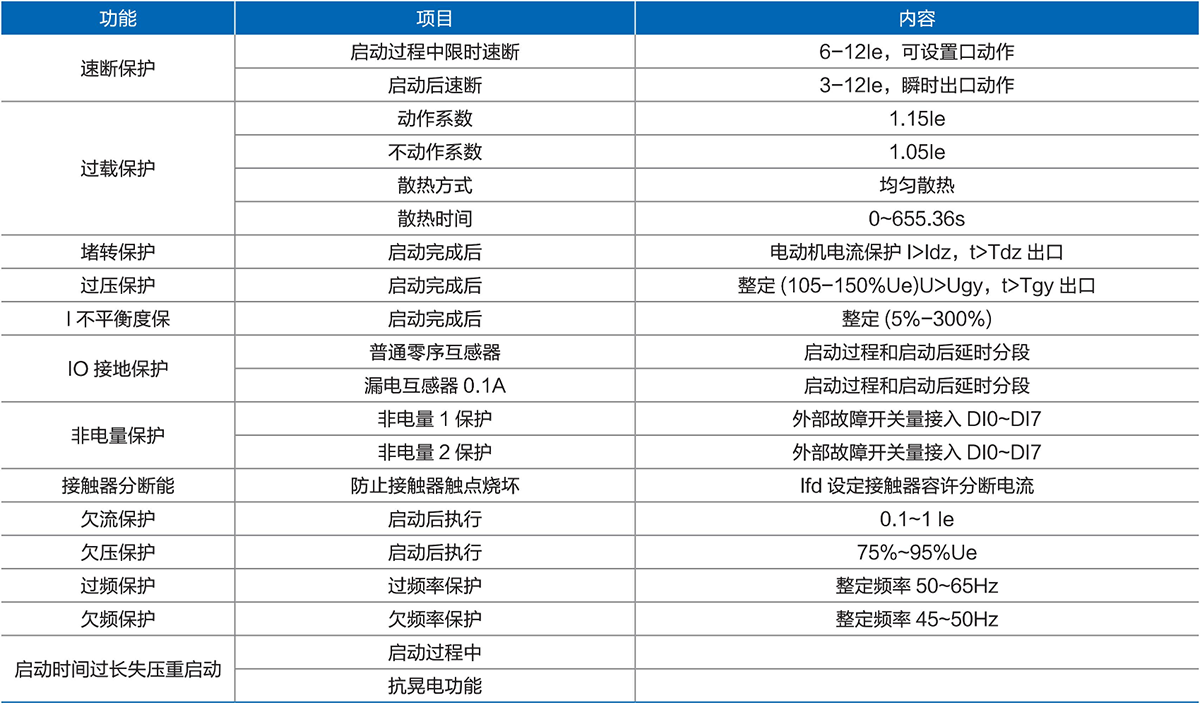

■ 繼電保護

■ SOE 事件記錄：50 條 SOE 事件記錄

■ 電機啟停方式空置率：支持就地 / 遠方控制電機啟停

保護器額定電流選配

外形及安裝尺寸

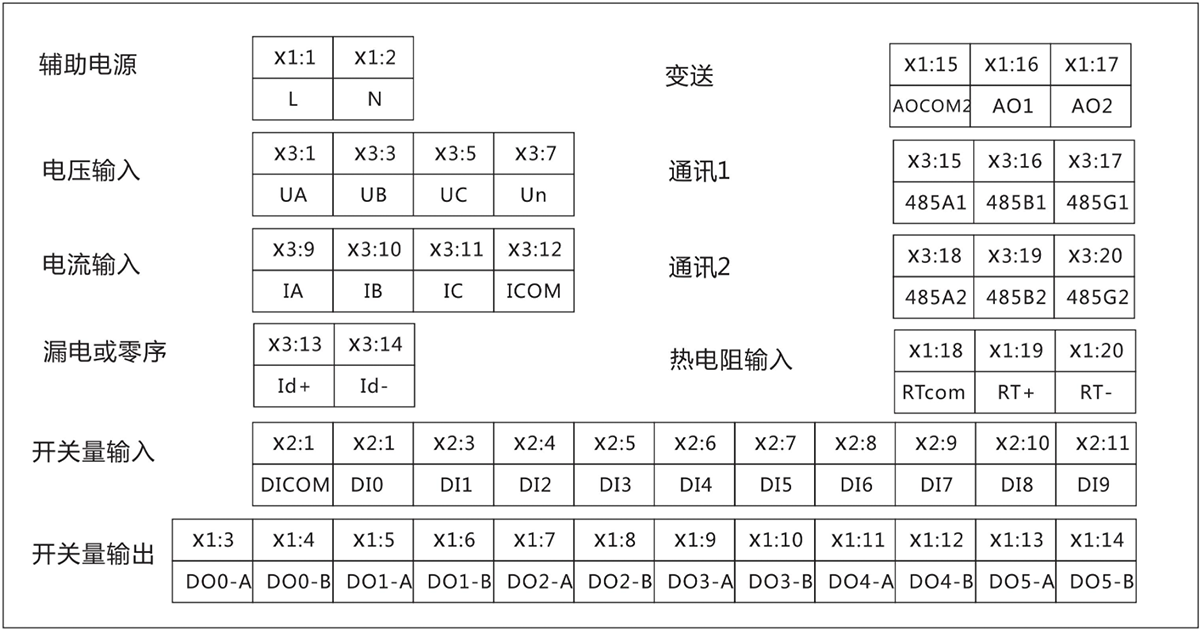

端子圖
