概述：

直流多路輸出變送器（JD1688E-BS）采用現代數字信號處理芯片和高精度的電能計量芯片，能夠精確穩定地測量電網中的常用電力參數：三相電壓、三相電流、有功功率、無功功率、視在功率、電網頻率、功率因素、有功電能， 并帶有RS485通訊接口，開關量輸入和模擬量輸出等功能。

功能及特點

■ 測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能 KW/h

■ 顯示：一排數碼管（LED）顯示，可視度高

■ 通訊：RS485 通訊，MODBUS-RTU 協議

■ 輸入：3 路開關量輸入（3DI）

■ 輸出：4 路模擬量輸出（4AO）

■ 擴展：可直接從電流、電壓互感器接入信號，現場可編程

技術指標設置輸入?yún)?shù)變比

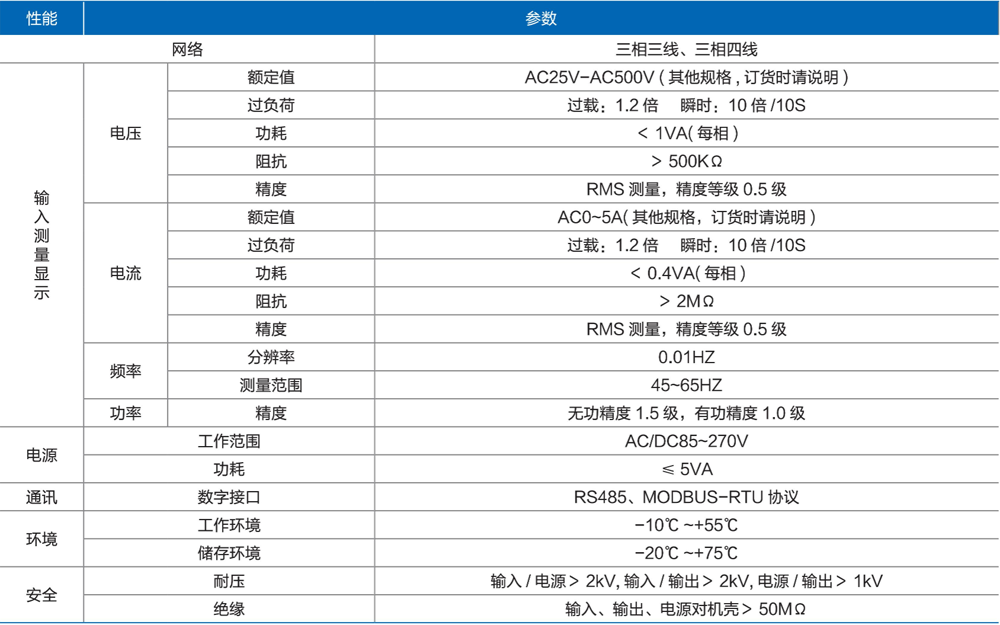

技術指標：

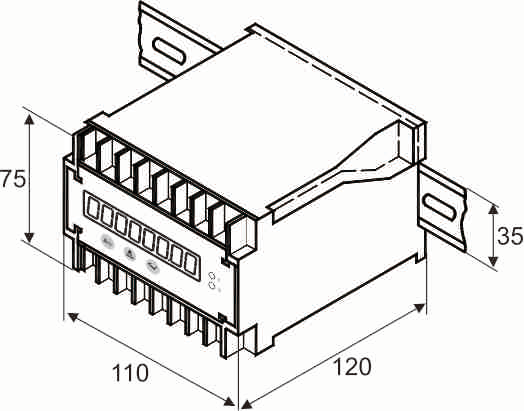

安裝及尺寸

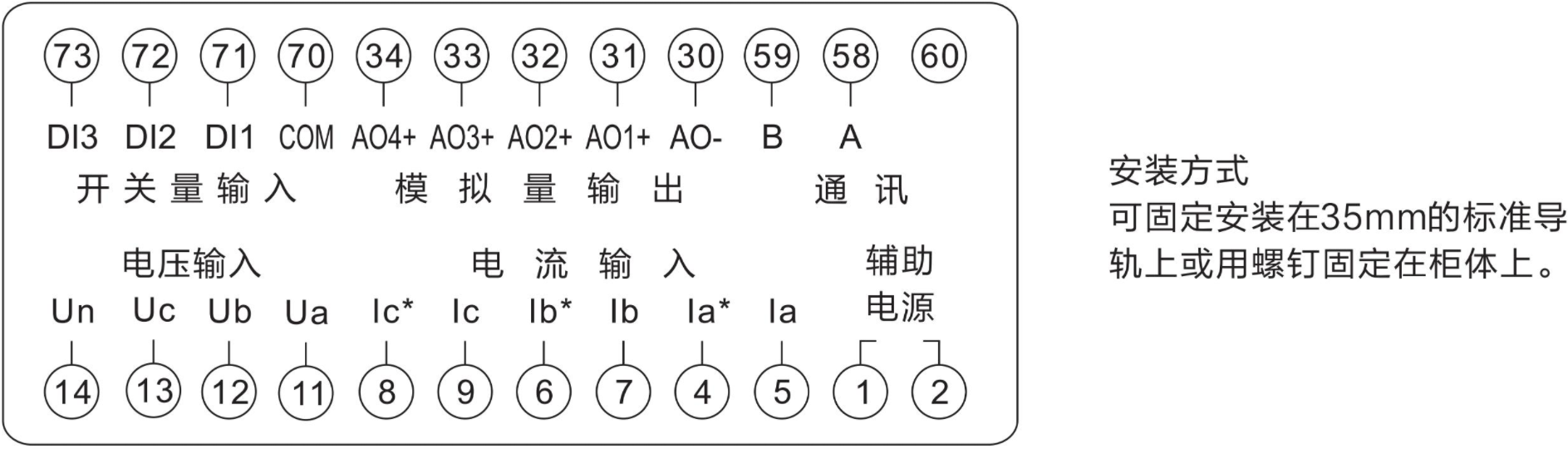

接線圖
